10 Вт 433 МГц 800 МГц 900 МГц 1.2G 1.4G 1.5G 2.4G 5.2G 5.8G LDMOS усилитель модуль антидрона

1. Резюме: 1.Усилитель мощности использует отечественные ключевые компоненты и может нормально работать при низких температурах до -40°C. 2.Этот документ регламентирует радиочастотные и технические параметры мониторинга модуля усилителя мощности 1.2G 10W, определение каждого порта модуля, внеш...

Отправить заявку

   

Описание

маркер

1. Резюме:

1.Усилитель мощности использует отечественные ключевые компоненты и может нормально работать при низких температурах до -40°C.

2.Этот документ регламентирует радиочастотные и технические параметры мониторинга модуля усилителя мощности 1.2G 10W, определение каждого порта модуля, внешний вид и структуру модуля и т.д.

3.Этот документ применяется ко всем аспектам проектирования, верификации, производства и контроля качества модуля усилителя мощности 1.2G 10W.

2. Параметры:

Параметр	Значение
Частота	1.2G
Полоса пропускания	1170-1280 МГц
Мощность	10 Вт
Выходная мощность	40 дБм
Напряжение питания	DC 24-28 В
VSWR вход/выход	< 2 дБ
Ток питания	1 А

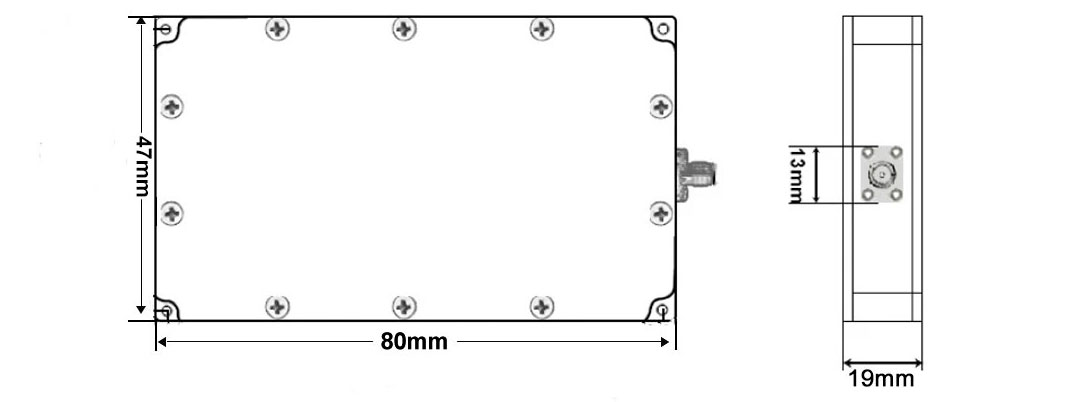

Размеры	804719 мм
Вес	115 г
Рабочая температура	-20℃ ~ +80℃
РЧ разъем	SMA
Подключение проводов	КРАСНЫЙ: DC 24-28V
	ЧЕРНЫЙ: GND
	БЕЛЫЙ: ENABLE
